Visão geral#

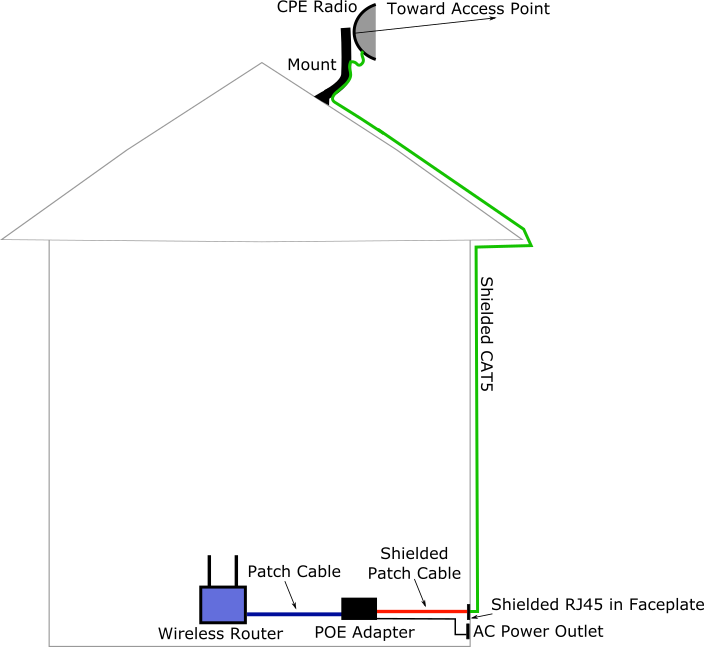

Aqui está um diagrama que inclui todos os componentes de uma instalação padrão:
Walkthrough do cliente#
Inicie a instalação caminhando pelo processo com o cliente. Certifique-se de atingir cada um destes pontos antes de começar:
- Equipamento de telhado Certifique-se de que estão bem com o equipamento que vai colocar no telhado e na localização. Diga-lhes que vai selar o telhado onde instala o suporte.
- Localização do ponto de acesso sem fios Ajude o cliente a encontrar o melhor lugar em sua casa para o seu router sem fios. Se eles estão a mudar para o seu serviço de outro fornecedor pergunte-lhes se há lugares na casa onde o sinal sem fios não é grande e ver se você pode ajudá-los a encontrar um local melhor. Note que terá de obter um cabo do telhado fora da casa para o router - equilibre as necessidades do cliente contra as suas ferramentas e capacidade de executar o cabo.
- Ponto de entrada por cabo Depois de ter decidido onde colocar o ponto de acesso sem fios do cliente determina onde levar o cabo para dentro da casa. Pode ser necessário furar um buraco através de uma parede para trazer o cabo (de forma semelhante às instalações de TV por satélite ou tv a cabo.) Informe o cliente sobre o que vai fazer e responda a qualquer uma das suas preocupações.
- A televisão por cabo mostra-lhes onde vais passar o cabo do tejadilho até ao ponto de entrada. Tente esconder o cabo o máximo possível usando calhas de chuva ou outras características da casa.
Configurar a Escada#
Determina a maneira mais segura de chegar ao telhado e preparar a escada. Lembre-se destas dicas de segurança da escada:
- Coloque a base da sua escada numa superfície plana e seca.
- Certifique-se de que a parte superior da sua escada se estende pelo menos 3' acima da linha do telhado.
- Certifique-se de que a parte superior da sua escada está contra uma superfície plana e uniforme.
- Se ficar de pé na base da sua escada e esticar a mão direita, os dedos devem tocar na escada (caso contrário, é muito íngreme ou muito rasa.)
Leia mais sobre segurança de telhado e escada.
Faça um Inquérito ao Site#
Durante o Inquérito ao Site, certifique-se de que pode obter o serviço aceitável para o cliente antes de concluir a instalação. Suba até o topo do telhado e certifique-se de que consegue ver o ponto de acesso na sua torre. Se necessário, utilize binóculos. Se não sabe ao certo se tem uma linha de visão, pode usar um rádio CPE para verificar, mas o processo está mais envolvido:
- Ligue um cabo de extensão algures no chão ou no seu veículo.
- Pegue a outra extremidade do cabo de extensão até o telhado juntamente com estes itens:
- Rádio CPE
- Adaptador CPE Poe
- 2x CABOS de Patch CAT5e
- Laptop, tablet ou telefone (pode precisar de uma forma de ligar um adaptador Ethernet a este dispositivo)
- Tripé com mastro curto para manter temporariamente a Rádio CPE no lugar
- Enquanto no tejadilho, ligue a Rádio CPE com o cabo de extensão e o adaptador PoE
- Coloque o tripé sobre o pico do telhado e prenda o Rádio CPE ao mastro
- Aponte o CPE para a sua torre
- Faça login na interface web do rádio CPE
- Alguns tipos de rádios (como Ubiquiti e Mimosa) transmitem uma rede sem fios especificamente para configuração que lhe permitirá ligar diretamente com o seu telefone e verificar estatísticas de rádio. Neste caso, não necessitará de um dispositivo com um adaptador Ethernet.
- Caso contrário, terá de ligar o seu portátil ou outro dispositivo a um adaptador Ethernet diretamente ao adaptador PoE para iniciar sessão no rádio.
- Faça uma verificação na Rádio CPE e procure os seus pontos de acesso. Encontre o ponto de acesso com o nível de sinal de receção mais elevado e conecte-o. (Lembre-se: Receber Nível de Sinal é um número negativo e quanto mais perto de 0 obtém-se melhor. )
- Depois de o CPE reportar que está ligado ao Ponto de Acesso, execute um speedtest no seu dispositivo (utilizando speedtest.net, por exemplo)
- Se as velocidades forem aceitáveis de acordo com as expectativas do cliente e o plano de velocidade que está a vender, então avance com a instalação!
Escolha o Monte Apropriado#
Aqui ficam algumas opções para montar a antena em diferentes tipos de telhados:
- Telhado arremessado, telhas de asfalto
- J-Arm Mount - Simples, discreto.
- Tripé - Pode segurar mastros até 10' de altura para uma melhor linha de visão.
- Montagem no tejadilho - Mais alto que J-Arm, pode ser montado em campo para uma melhor estética.
- Telhado arremessado, azulejo / outros
- Tenha muito cuidado ao andar sobre telhados de azulejos - os azulejos podem partir-se muito facilmente. Evite andar no telhado, se possível.
- VM 2000 / VM 3000 - Monte um J-Arm num tejadilho sem perfurar ou remover azulejos. VM 3000 tem braços extras para mais estabilidade.
- Monte Gable - Monta na borda de um telhado inclinado.
- Montagem de telhado pico não penetrante Ponderado para baixo com blocos de cinzas
- Telhado plano
- Nunca fure para um telhado plano! Perfurar um telhado plano irá certamente causar fugas a longo prazo, mesmo que feche os furos. Isto é especialmente importante se for um telhado selado de membrana, uma vez que a perfuração anulará a garantia na membrana.
- Montagem de telhado plano de serviço leve - Pode segurar mastros até 10'. Ponderado por blocos de cimento. Não tão pesado (ou quase tão caro!) como o suporte plano do telhado na secção de infraestrutura.
- Outros
- Montagem na parede - Montagem em altura vertical.
- Montagem de poste-a-vara - Monte para um poste existente ou outra estrutura.
- Chaminé Mount - Fixe-se a uma chaminé sem perfurar.
Instale o Monte#

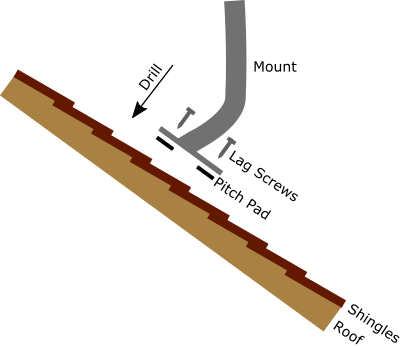

Instale o suporte no telhado para segurar o Rádio CPE. Coloque o suporte no local com a melhor linha de visão para o seu ponto de acesso. Se possível, tente minimizar a visibilidade da rua ou da frente da casa (para fins estéticos - pode assustar outros potenciais clientes se as suas instalações forem feias.)
Utilize parafusos de desfasamento e uma almofada de arremesso para fixar o suporte ao telhado. Você pode obter um kit que inclui ambos ou eles podem ser comprados separadamente. Retire o papel da almofada de arremesso e coloque-o na parte inferior do suporte e, em seguida, fure os parafusos de lag através da almofada de arremesso diretamente para o telhado.
Nunca fure para um telhado plano! Perfurar um telhado plano irá certamente causar fugas a longo prazo, mesmo que feche os furos. Isto é especialmente importante se for um teto de membrana selado, uma vez que a perfuração anulará a garantia na membrana. Em vez disso, utilize uma das outras opções de montagem.
Aponte a Antena Visualmente#
Posicione-se atrás da sua antena e aponte a antena o melhor possível para a sua torre. Neste momento, o rádio não é ligado, por isso ainda não poderá apontar usando números reais. Aperte a antena para baixo quando terminar e prepare-se para executar o cabo.
Alternativamente: Encontre uma forma de ligar o dispositivo enquanto estiver no telhado para que possa apontá-lo completamente neste ponto da instalação. Pode levantar um cabo de extensão ou utilizar uma bateria para alimentar o rádio. Quando o rádio tiver energia, siga os passos na antena de ponta pela secção Números abaixo. Apontar completamente a antena neste ponto da instalação pode salvar uma viagem ao telhado mais tarde, mas também significa transportar mais equipamento para o telhado.
Executar cabo#
Coloque a sua caixa de cabo CAT5e blindado no chão perto da base da sua escada. Prefiro a marca Shireen. Corte alguns centímetros para trás na ponta solta e, em seguida, faça uma extremidade no cabo. Puxe o cabo até ao seu suporte e ligue o cabo ao rádio. Utilize laços com fecho para fixar o cabo no suporte até à linha do telhado. Não puxe os fechos tão apertados que deformem o escudo exterior do cabo e certifique-se de deixar alguma folga no final para que a extremidade do rádio não seja apertada. Certifique-se de que utiliza laços zip com classificação UV - eles têm comprimentos diferentes, mas os pretos duram mais tempo.
Coloque o cabo ao longo do tejadilho fixando-se com fechos de correr a quaisquer tubos existentes que extrudam do telhado. Também pode utilizar grampos de cabo para fixar o cabo no telhado, mas isto significa colocar mais orifícios no telhado que terá de ser selado para que eu o evite, se possível.
Na borda do telhado, leve o cabo à volta do beiral ou da calha de chuva e prenda-o com fechos de correr ou grampos de cabo. Desça o cabo pela parede atrás de uma sarjeta de chuva, se possível, e para a área onde entrará na casa.
Traga o Cabo para casa#
A forma mais comum de trazer o cabo para dentro de casa é fazer um furo e empurrar o cabo e, em seguida, instalar uma tomada de dados numa placa frontal na parede. Para fazer isto:
- Entre em casa e use um descobridor de garanhões para identificar o melhor lugar para perfurar.
- ATENÇÃO! Use um descobridor de garanhões que tenha uma deteção de fios AC ao vivo para se certificar de que não perfura através de uma linha de alimentação ca viva.
- Perfurar pelo menos 3 polegadas de distância de um garanhão.
- Para a estética, perfure à mesma altura na parede que outros adaptadores de CA e tomadas de dados.
- Perfurar através da parede utilizando uma broca de 18" de comprimento de 3/8". Certifique-se de que usa a parte certa - se a parede for de madeira e revestimento pode usar uma broca de madeira, se for cimento ou tijolo usar uma broca de alvenaria.
- Empurre o cabo pelo lado de fora. Certifique-se de cortar o cabo o tempo suficiente para dar a si mesmo 2-3' de folga no interior.
- Enrtile o cabo num laço gota a gota do lado de fora da parede para se certificar de que a água não passa pelo cabo até à casa.
- Utilize vedante à volta do cabo no exterior da parede.
- Instale um corte em anel na parede de secagem em torno da área onde o cabo entra. Este vídeo e este vídeo explicam alguns métodos diferentes de o fazer.
- Exterminar o cabo numa tomada RJ-45 blindada, de preferência uma tomada sem ferramentas ou um acoplador para que não precise de usar uma ferramenta de perfuração. Nota: É importante que esta tomada esteja protegida para que possa aterrar corretamente a proteção no cabo CAT5e.
- Coloque a tomada numa placa frontal e prenda a placa facial ao corte no anel.
Agora está pronto para ligar o adaptador PoE e ligar a Rádio CPE:
- Ligue um cabo de remendo blindado da tomada RJ45 na parede à porta alimentada do injetor PoE (normalmente marcado como 'POE').
- Ligue a outra porta do adaptador POE a um portátil.
- Ligue o adaptador PoE a uma tomada de parede CA. Certifique-se de que se trata de uma saída de 3 pontas de terra.
- Se tiver seguido os passos acima relativos aos cabos e componentes blindados, o chassis do rádio no telhado será agora aterrado através do terceiro pino na tomada CA.
- Dentro de alguns segundos, o rádio liga-se e deverá ter uma luz de ligação Ethernet no seu portátil. Pode agora iniciar sessão no rádio e verificar as estatísticas sem fios.
Configure a Rádio#
Faça login no rádio e aplique a sua configuração padrão. No mínimo, terá de:
- Atualizar o firmware
- Alterar a palavra-passe
- Bloqueie o rádio para o ponto de acesso.
- Alterar o endereço IP
Se utilizar a configuração do router a partir da secção de Instalação de Localização de Fibra, pode utilizar qualquer endereço IP não utilizado de 10.0.0.2 a 10.0.0.255 como endereço IP de gestão para o rádio. Mantenha um registo do endereço IP que utiliza para que não o volte a utilizar noutro dispositivo e para que possa chegar mais tarde ao dispositivo para gerir a configuração. A maioria das plataformas de software listadas neste site irá manter-se rastreia os endereços IP para que não tenha de o fazer manualmente.
Se você apontar bem visualmente e tiver DHCP configurado corretamente, agora estará on-line. Parabéns! Mesmo que esteja online continue até ao próximo passo para se certificar de que apontou a antena o melhor possível - uma antena mal direcionada irá causar problemas na estrada.
Aponte a antena pelos números#
Faça login no rádio a partir do solo e verifique o RSL (Receber nível de sinal). O Nível de Sinal de Receção é medido em dBm e será um número negativo - tipicamente entre -45 e -85. Mais perto de 0 é melhor e cada melhoria de 3 dBm representa o dobro do nível de sinal, por isso vale a pena gastar alguns minutos para obter alguns pontos mais perto de 0.
Se estiver a utilizar as Rádios Ubiquiti ou Mimosa CPE, pode apontar a antena facilmente do telhado. Leve um telefone ou tablet para o telhado e ligue-se à configuração da rede WiFi que é transmitida pelo dispositivo. Faça login e verá uma interface com uma atualização ao vivo do RSL. Mova a antena lentamente para a esquerda e para a direita e, em seguida, para cima e para baixo e bloqueie-a quando encontrar o local com o melhor RSL.
Se os rádios que está a utilizar não transmitirem uma rede de configuração Wi-Fi, terá de encontrar uma maneira de ler o sinal enquanto estiver no telhado. Se tiver um parceiro que ajuda com a instalação, pode fazê-lo ler o número de dentro da casa. Também pode puxar um cabo de extensão e um PoE até ao tejadilho para ligar o rádio e ligá-lo diretamente com um portátil no telhado.
Ligar e Testar#
Se tudo correu bem no ponto, terás uma ligação estável à Internet. Executar um speedtest no seu dispositivo. Em seguida, ligue a porta WAN no router sem fios do cliente à porta LAN no dispositivo PoE. (Pode não ser rotulado LAN - certifique-se apenas de que não é o porto com energia PoE saindo dele). Se é um router sem fios que tinham usado com um fornecedor anterior, então deve apenas funcionar - todos os seus dispositivos vão ligar-se de volta. Caso contrário, poderá ter de repor o router e ajudar o cliente a reconfigê-lo.
Se estiver a fornecer o router sem fios para o cliente, pode ajudá-lo a configurá-lo e certificar-se de que os seus dispositivos se ligam ao mesmo.
Resolução de problemas #
Alguma coisa correu mal? Comece a resolver problemas a partir do topo e desça:
- Certifique-se de que o Rádio CPE está ligado (a maioria tem luzes para indicar energia e ligação Ethernet e Wireless)
- Certifique-se de que o rádio está ligado ao ponto de acesso com um nível RSL aceitável
- Certifique-se de que o cabo está corretamente terminado e que existem luzes de ligação Ethernet em ambas as extremidades. Pode utilizar um testador de cabo barato para verificar se os pinos estão estampados na ordem certa e que não há calções no cabo ou um testador de cabo caro para verificar completamente o cabo.
- Certifique-se de que obtém um endereço DHCP quando ligar um portátil ao lado LAN da porta POE. Se não o fizer e tudo o resto estiver certo, poderá ter um problema a montante ou a montante a partir do Ponto de Acesso.
- Veja se consegue ver o endereço do portal. Caso contrário, poderá ter algum problema a partir ou a montante do Ponto de Acesso.
